Dlaczego międzyfazowe 400 V, a nie 460 V?

Co to jest napięcie fazowe i międzyfazowe?

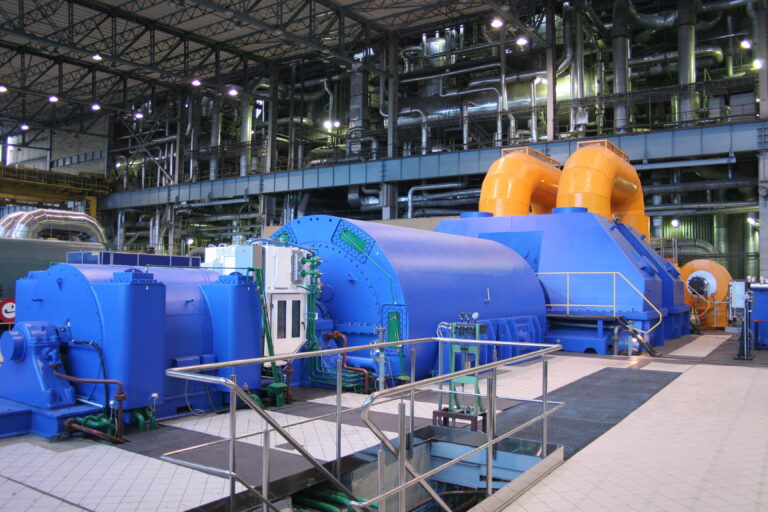

W systemie trójfazowym mamy trzy przewody fazowe (L1, L2, L3), z których każdy dostarcza napięcie przesunięte w czasie względem pozostałych o 120 stopni. Dodatkowo mamy przewód neutralny (N), który w instalacjach domowych służy jako punkt odniesienia (czyli potencjał „zera”).

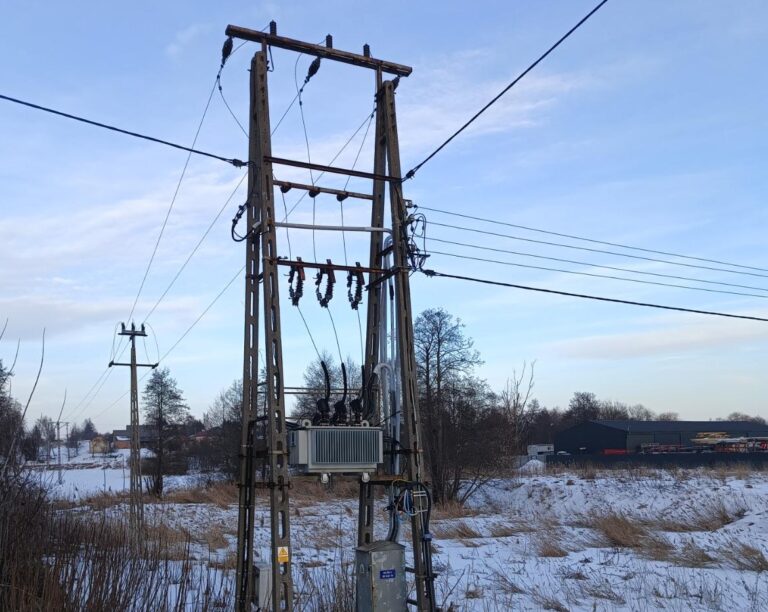

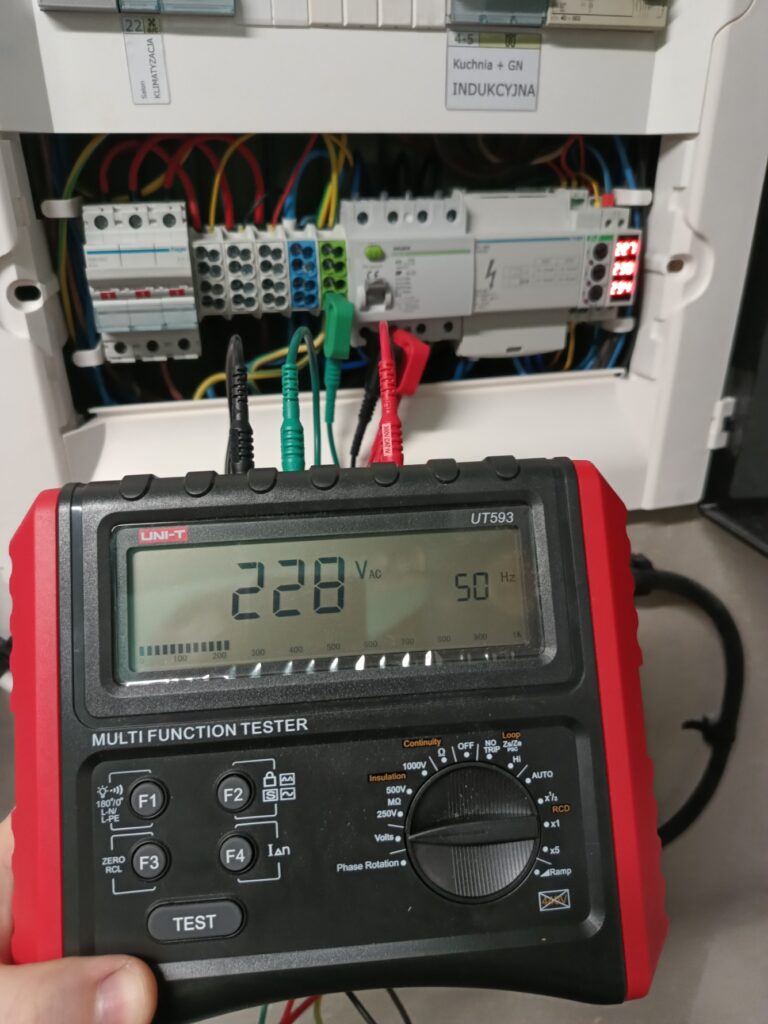

Napięcie fazowe – to napięcie między fazą a przewodem neutralnym:

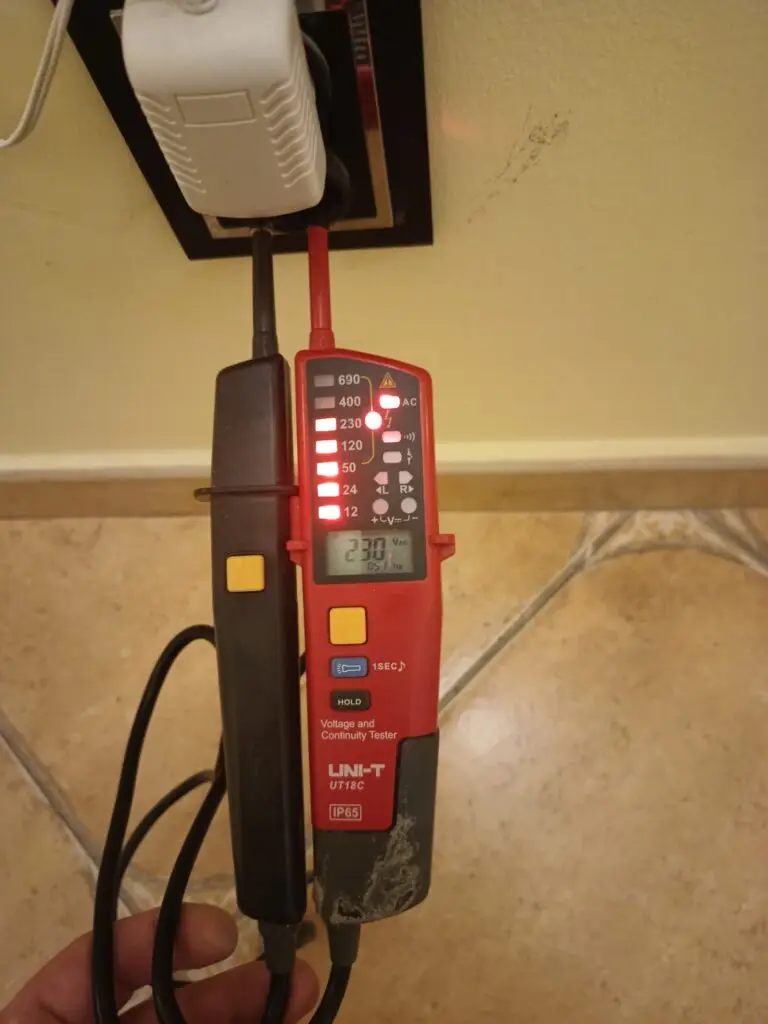

 Zwykle wynosi 230 V w Europie.

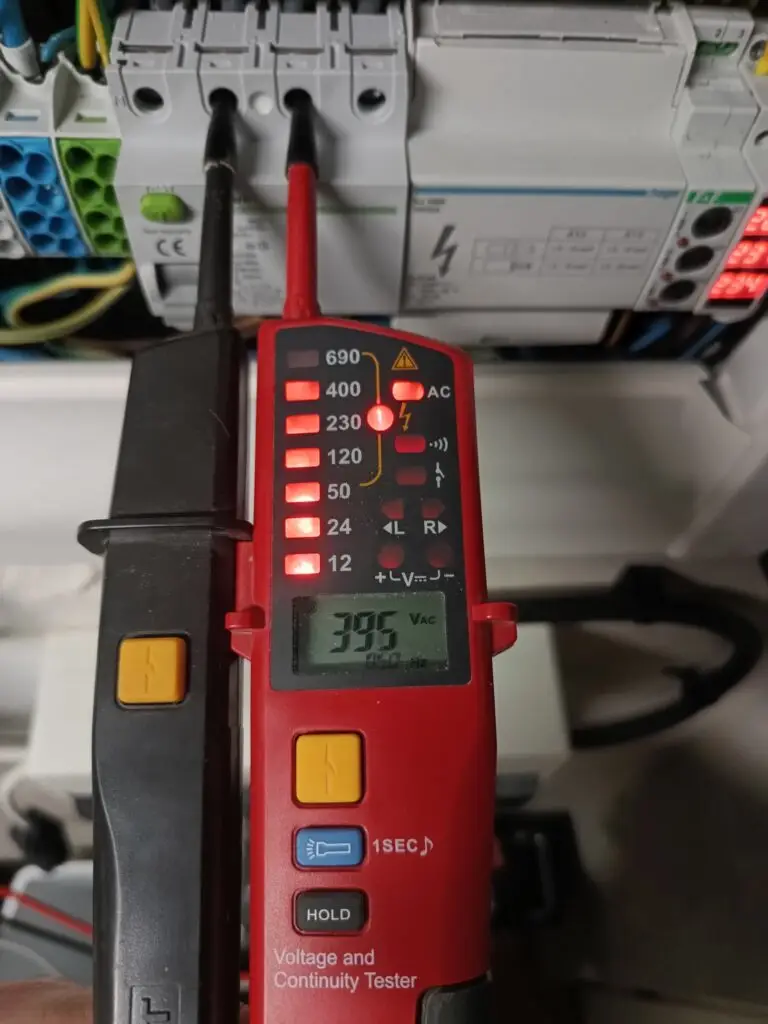

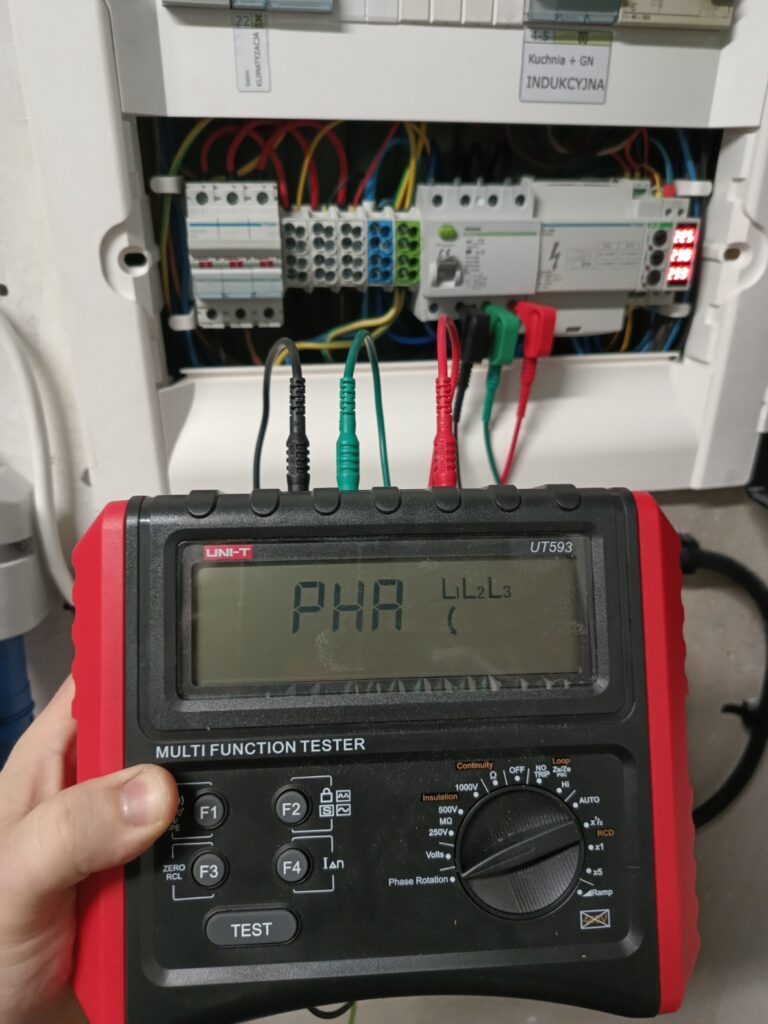

Napięcie międzyfazowe – to napięcie między dwiema fazami, np. L1 a L2:

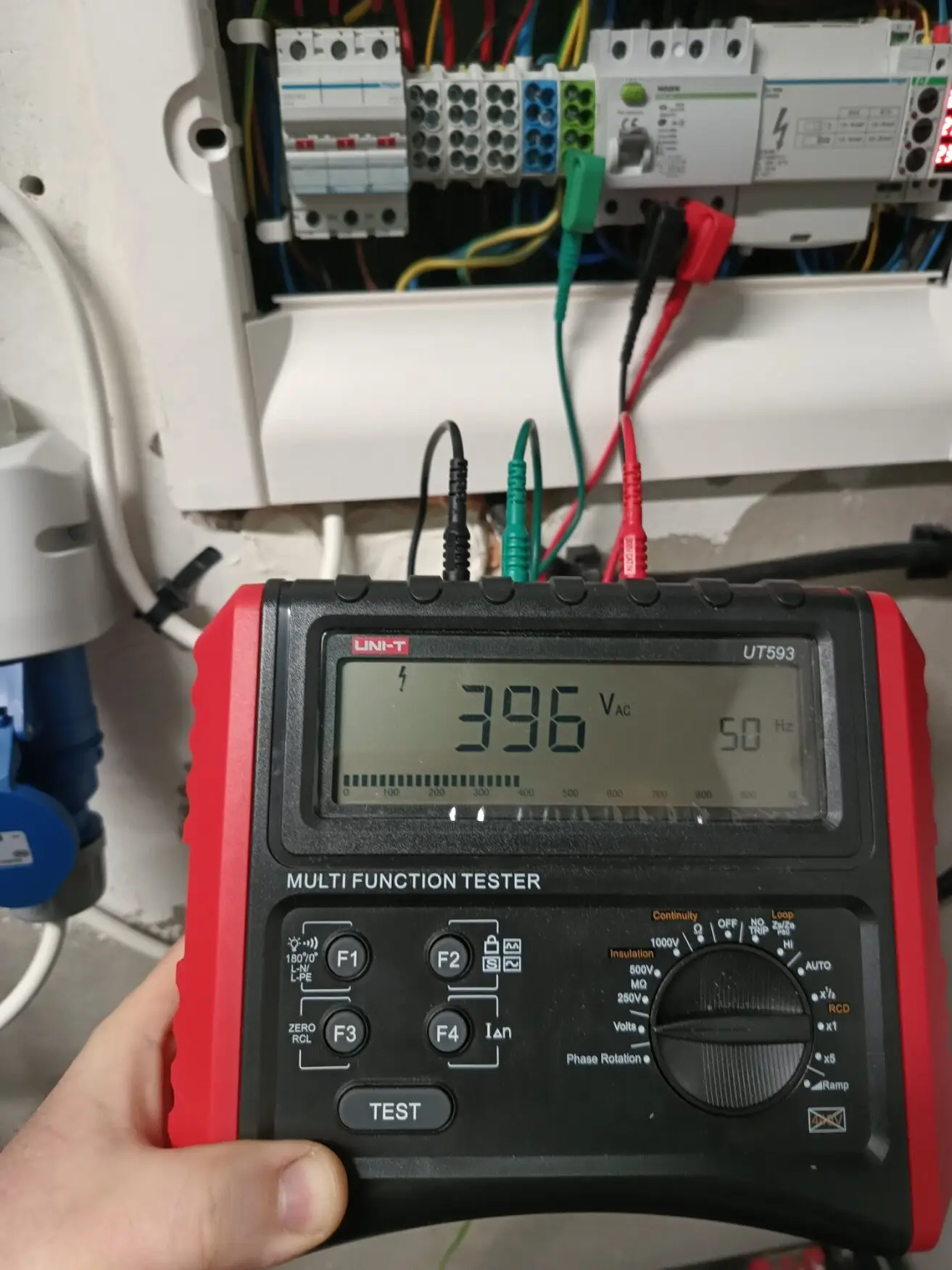

 Wynosi 400 V, a nie 460 V – i zaraz wyjaśnimy dlaczego.

Skąd się bierze wartość 400 V?

To pytanie pojawia się w głowie każdego, kto pierwszy raz słyszy o napięciu trójfazowym. Intuicja podpowiada: skoro jedna faza to 230 V, a druga też 230 V, to razem powinno być 230 + 230 = 460 V.

Ale to nie działa tak prosto.

Napięcia w układzie trójfazowym nie sumują się arytmetycznie, bo są przesunięte w fazie o 120° – nie działają „w tym samym kierunku” w tym samym momencie czasu.

Gdyby fazy były przesunięte o 180°…

W starym układzie dwufazowym (dziś już prawie nieużywanym), dwie fazy były przesunięte o 180°. Wtedy napięcia rzeczywiście działały dokładnie przeciwnie:

• Jedna faza: +230 V (w danej chwili)
• Druga faza: -230 V (w danej chwili)
• Różnica: 230 – (-230) = 460 V

Ale w układzie trójfazowym fazy są przesunięte o 120°, nie o 180°.

To powoduje, że matematyka jest inna.

Skąd się bierze √3?

Wartość 400 V międzyfazowego wynika z geometrii i można ją obliczyć ze wzoru:

Napięcie międzyfazowe = √3 × napięcie fazowe

czyli:

400 V ≈ 1,73 × 230 V

Ale skąd to √3?

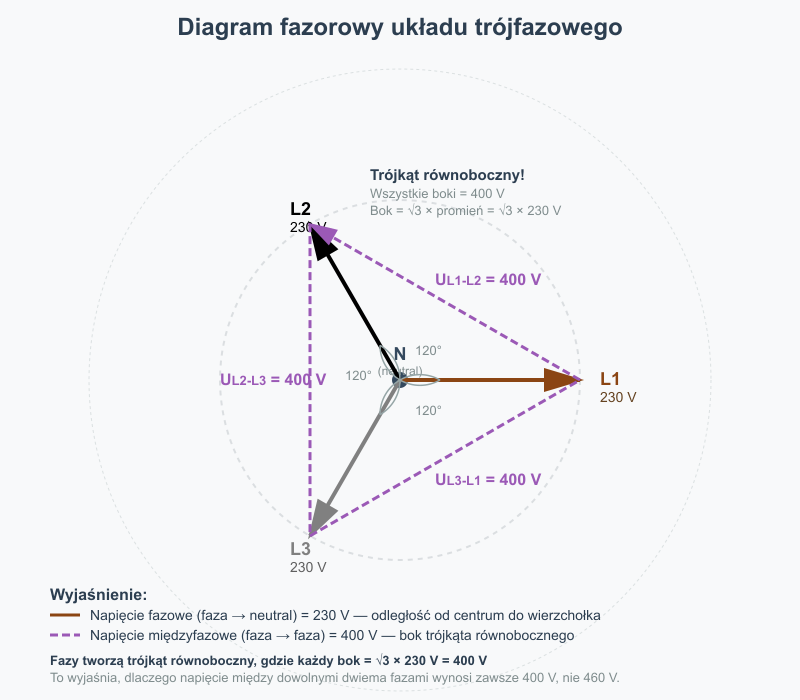

Wyjaśnienie geometryczne – trójkąt równoboczny

Wyobraź sobie, że stoisz w centrum trójkąta równobocznego. Każdy wierzchołek tego trójkąta to jedna faza.

• Odległość od Ciebie (centrum = neutral) do wierzchołka = 230 V (napięcie fazowe)
• Odległość między dwoma wierzchołkami = ? (napięcie międzyfazowe)

Z geometrii trójkąta równobocznego wiemy, że:

Bok trójkąta = √3 × promień okręgu opisanego

W naszym przypadku:

• Promień (od centrum do wierzchołka) = 230 V
• Bok (między wierzchołkami) = √3 × 230 V ≈ 400 V

To nie magia – to po prostu geometria.

Dlaczego nie można po prostu dodać napięć?

Napięcia w układzie trójfazowym to wektory, nie zwykłe liczby. Są przesunięte o 120° w czasie i przestrzeni fazowej.

Gdy jedna faza ma maksimum (+230 V), pozostałe dwie są gdzieś pośrodku swojego cyklu – nie w maksimum, nie w minimum.

Różnica między dwiema fazami nie jest więc prostym dodawaniem ani odejmowaniem – to różnica wektorowa, która z matematyki daje √3 × wartość fazową.
